里其乐油螺杆真空泵SVT600

里其乐油螺杆真空泵SVT600

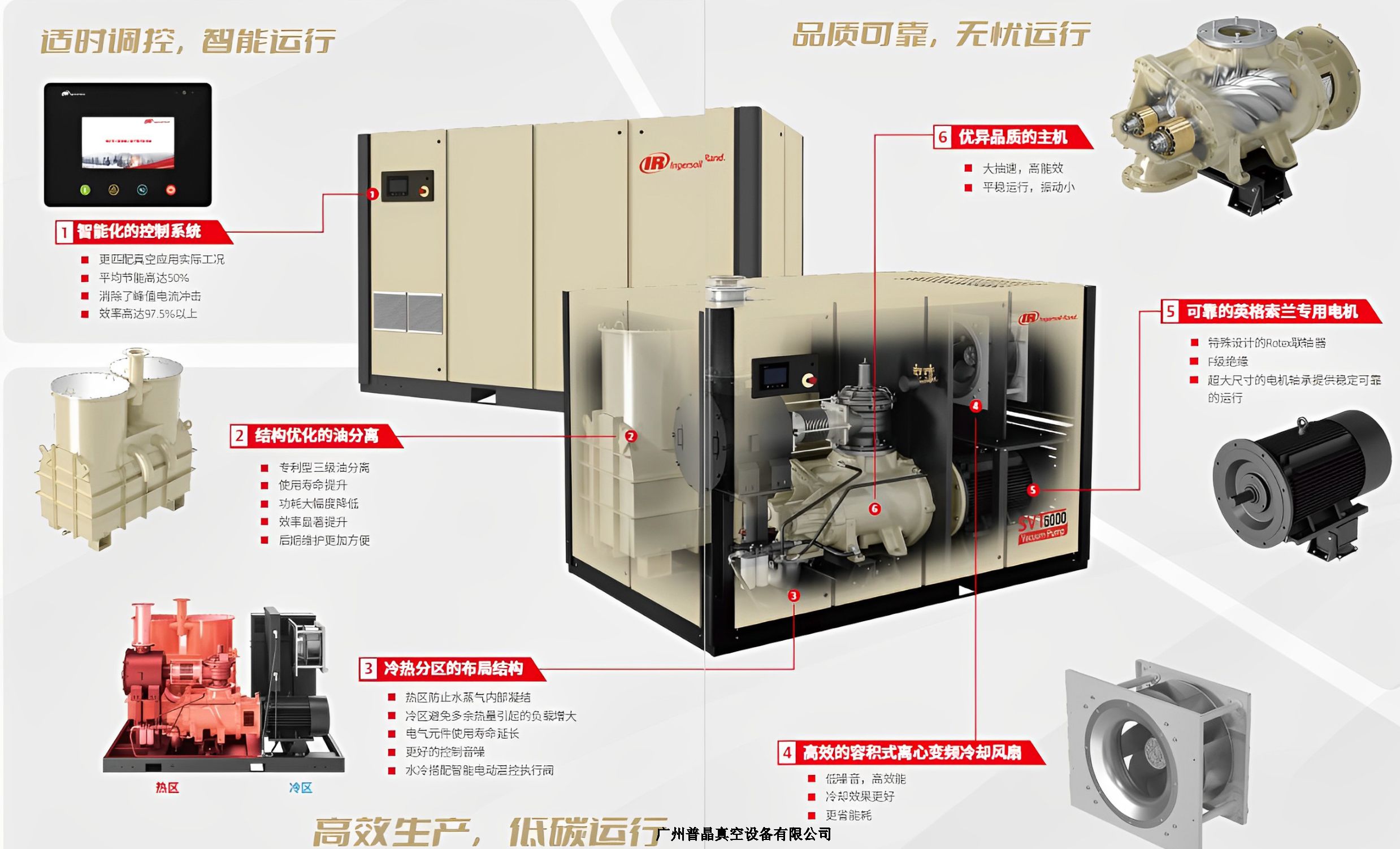

Ø  性能卓越的主机


       主机转子采用AISI-1045钢或EN 10083-2 C45+N钢制成。经过独特的两步骤机加工工艺生产出精确度极高的转子,始终如一地高性能运转。主机内全部轴承,无论是轴向或径向,均采用高性价比真空脱气轴承,为内外轴承座圈提供更加精准、坚硬的运行表面。实现了运行过程中严格的间隙控制,降低了功率损耗,从而提高效率。相应的油路设计,确保轴承始终获得适量润滑油,最大化使用寿命和优化效率。


Ø    工作平稳的主电机


       主电机采用交流异步电机,电机效率符合或超过 IE3(IEC60034-30)效率额定值要求。主电机通过联轴器与主机连接,使转子与主机传动轴直接连在一起。电机标配F级绝缘等级。允许温升高达109℃的条件下连续运转。而该英格索兰的专用电机很好的控制了最高温升,设计将46℃环境温度下的实际温升限制在89℃以下。这种保守的用法使电机稳定性更高、使用寿命更长,在不利条件下的耐受性更佳。

Ø  完美配合直联驱动


       配备的英格索兰特有的联轴器驱动系统,可实现无损耗运行,高效稳定地从电机向真空泵输送能量。最大化电机和主机的内在效率优势。这些顺畅运行的联轴器使得主机始终按照PID设定速度旋转,维持机组的性能和效率。优越的传动性能,确保动力传输在整个使用期内无故障。

Ø    润滑系统


润滑系统包括以下部分:

-          冷却油泵 – 冷却油泵为螺杆式油泵,流量为40-60L/min,最大工作压力5barg。该油泵为真空泵提供转子和轴承的润滑冷却。

-          冷却剂过滤 – 冷却剂滤芯为合成纤维材质。可更换滤芯的30微米过滤效率高达99.0%。该系统配有内部减压装置,压力达到1巴(13.5 psi)时,由旁路释放压力。

-          冷却剂/润滑油温度控制 – 温度控制阀安装在管道系统中,有四个端口:(1)用于来自分离筒体的冷却剂;(2)阀门流向冷却器的冷却剂;(3)来自冷却器的冷却剂;和(4)流向冷却剂过滤器的冷却剂。感温元件控制来自各个源头的冷却剂数量,根据需要进行冷却和不冷却,以提供合适的喷射温度,确保快速预热,避免发生可能造成损害的冷凝。

冷却剂喷射 – 冷却剂经由阴转子入口侧的主端口喷出,确保对转子进行尽可能最好的预先密封,同时优化冷却剂与进气的混合。


Ø  油/气分离

Ø

       在完成压缩并从主机排出后,含有润滑油的空气运行至油气分离器。在进入分离器内时,油气混合物围绕分离箱内部做圆周运动。旋涡或圆周运动通过离心力将大部分冷却剂与空气分离开。然后,空气朝着隔板流动,进一步减少了冷却剂含量。圆周运动以及在隔板上碰撞,使压缩空气在进入分离器芯之前得以预先清洁。分离器芯为两层滤芯,每层滤芯双级结构加固型模制玻璃纤维聚结分离器。底部有一个回油管,接收在分离器芯内部聚集的冷却剂,并将其送回至主机入口。经过分离器芯之后遗留的冷却剂低于3 ppm。由于分离器芯的保守尺寸,会有最低0.2巴(3 psi)压降。

      油气分离器垂直安装在真空机组内部,使主机排气在接近顶部的地方进入。由安装在分离器侧的安全阀为分离器容器提供安全保护。在分离器底部安装有冷却剂排放阀;分离器一侧还有一个冷却剂液位窥视镜,用于观察冷却剂的液位,保证油位处于正常位置。

Ø    冷却器


      机组配有高效的冷却器,最高连续运行的环境温度可达46℃(115 ℉)。在空冷机组中,外加一体式外转子风机,安装油冷却器前。迫使冷却气流吹向冷却器。

Ø    超长寿命的冷却剂


      英格索兰油螺杆真空泵在出厂时就已灌装超长寿命高级合成润滑剂,有效时间相当于其它转子润滑剂的两倍,减少停工期,降低寿命周期成本。超长寿命润滑剂可在典型应用中保持有效时间8000小时,且在有空气和水的环境下,具有出色的磨损防护效果、更好的防腐效果和更优的性能。

Ø  变频器


       变速驱动压缩机的一个标准特征时集成变频器,它已被设计为与压缩机驱动电机的最佳性能。在整个工作范围内,变频器的最低效率至少为96%。与驱动模块集成的是控制电压电路,它为所有控制电路提供控制电源。

Ø  真空泵抽速调节


      真空泵由DELCOS-TS系列控制器进行PID调频控制,能够根据客户的需求自动调节电机的运行频率。高效的自动化控制可以保证气量在大范围内(68~81%根据不同机型)调节的同时,使系统保持在92%或更高的效率。压缩机在达到最低速度下将自动关闭(以最低运行时间为准),当系统压力低于预设定的目标压力值时,压缩机将自动加大运转频率直至100%气量。

目标压力可在0-500mbar abs内任意设,在该机组允许的最大额定压力以下,根据压力和电机功率来调节转速。

Ø  DELCOD-TS控制器


界面更友好:高分辨率7"触摸显示屏,关键参数信息展示更直观

算法更先进:先进的控制器算法带来更小的压力波动和能源消耗

管理更高效:内置互联网连接,远程高效管理机组运行状态及保养计划

核心更强大:多核心处理器,大幅提升运算速度及通讯能力,消除数据采集及操作界面延迟

性能更稳定:采用抗干扰能力更强的全隔离设计,适应各类环境工况

升级更便捷:模块化设计,方便软件功能迭代升级,持续提升用户体验
